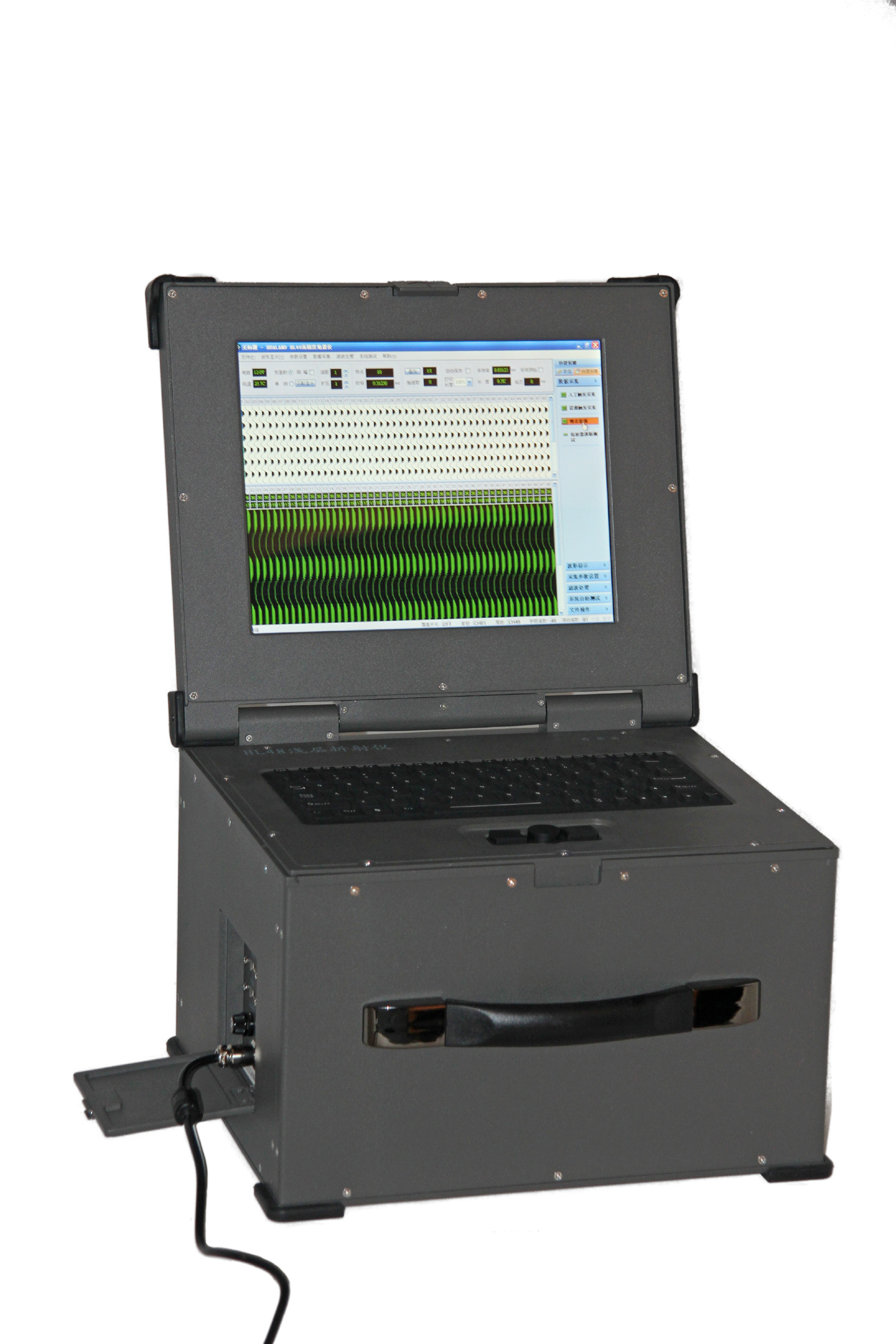

一、產品概況
HL48是集多功能、高精度、高速度、高可靠性及可擴展性于一身的24位多通道增強型淺層地震儀，廣泛應用于折射、反射、地震勘探、面波調查及小型海上地震調查。
HL48對多種24位A/D進行了實際電路測試篩選，最終選用多通道逐次逼近寄存器(SAR)與Δ-Σ模數轉換器(ADC)，內部集成有多個獨立的高階斬波穩定調制器和FIR數字濾波器，專用于要求嚴格的多通道信號采集系統，具有優良的AC、DC性能，與同類產品相比帶寬提高超過30%，動態范圍和靈敏度提高44%，實現最小失真。奠定HL48高質量采集基礎。
采用高性能24位A/D轉換器,最高采樣間隔20us, 國際先進水平。
采集通道1-48選擇設置。
各道獨立配置多檔位前置放大器，各道增益獨立設置，更好保證遠、近端信號采集。

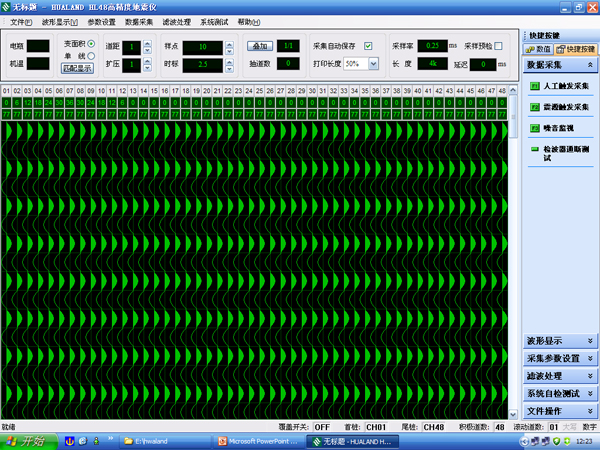

基于WinXP的嵌入式微機系統，人性化界面設計,輕松完成數據采集、處理、存儲。
超高亮度彩色LED顯示屏，在強光照射下仍可清晰顯示波形。
標準工業級三防鍵盤、工業級三防遙感鼠標，易于使用、操作。
配備高分辨率熱敏打印機，直接打印采集波形、年月檢報告。
檢波器及大線現場通斷測試，波形噪聲在線監視。
內置全電子式覆蓋開關，實現滾動式采集，最高可采集96道，提高野外施工、勘探效率。
工作頻寬5KHz，既適應超高頻工程調查，又適用低頻天然地震監測。
內置高質量信號源，設置日、月、年檢功能，方便行業規范自檢、使用。
二、技術參數
通頻帶：0.1Hz~5KHz.
動態范圍：144dB(2ms采樣) 110dB(瞬態).
諧波畸變：優于0.003%.
道間串音：優于-90dB.
共模抑制：優于100dB(<=100Hz,36dB).
背景噪音：<0.2µV(2ms采樣，36dB).
幅度一致性：優于0.3%(2ms采樣,36dB).
電源：12V 20%蓄電池供電;
整機功耗：小于30W.
環境溫度：-20℃~+55℃.
儲藏溫度：-20℃~+60℃; 濕度90%RH
體積：342mm x 288mm x 210mm
重量：48道11.5Kg; 96道14Kg
計算機：寬溫低功耗軍品級PC104+嵌入式工控機.主頻不小于1GHZ，內存不小于512M，硬盤不小于160G。
顯示屏：12.1寸1024×768點陣、低功耗、超高亮度、高對比度TFT(真彩)LED顯示器。
外設接口：三個USB接口、串口、CRT顯示接口。
采集通道：標配48道(8-96道可選)。
采樣間隔：20µs、31.25µs、62.5µs、125µs、250µs、500µs、1ms、2ms、4ms、8ms、16ms。
采樣長度(樣點數)：512、1024、2048、4096、8192、16384 (選配).
前放增益：36、30、24、18、12、6、0dB。
延遲時間：0-5000毫秒。
濾波器：數字低截、高截、帶通、陷波濾波器、濾波頻率用戶可選。
數據格式：標準SEG-2格式
軟件：xp圖形界面，一體化采集控制處理軟件。
三、產品特點
數字濾波功能
數字濾波器具有比模擬濾波器更高的精度，是數字信號處理的重要分支，數字濾波精度高，相比模擬濾波器有更高的信噪比和穩定性，易于程序控制、改變?yōu)V波特性。
HL48配置了功能強勁的數字濾波器，可以實現各類濾波功能， 數字濾波器經專用濾波器設計軟件建模，為提高計算速度，運用了多種編程技巧，使得濾波計算、頻譜變換瞬間完成。濾波器具備低截濾波、高截濾波、帶通濾波、帶阻(陷波)濾波等功能。濾波頻帶可根據需要由用戶設定，同屏顯示原始波形/原始頻譜、濾波后波形/濾波后頻譜，使用戶直觀掌握濾波效果，極大提高濾波功能的針對性。
濾波軟件預留升級接口，hwaland公司將不斷為用戶提供性能優越的數字濾波器。

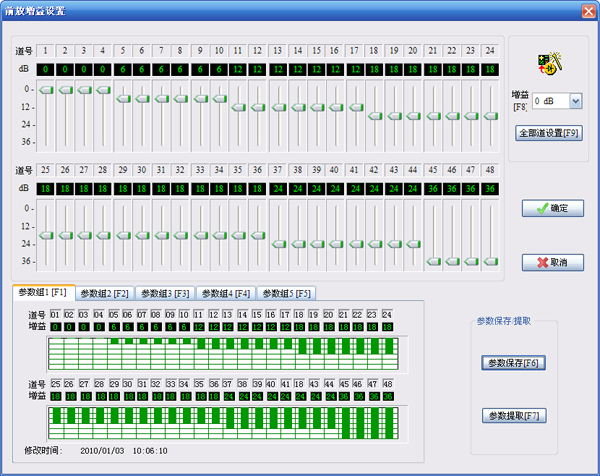

前放增益
每道均可獨立設置前放增益，保證大線遠、近端有適合的信號幅度。

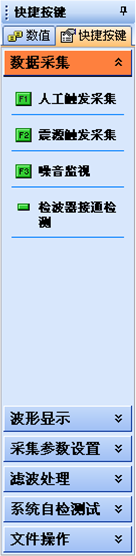

導航式菜單模式
Hwaland公司從細節提高應用軟件操作的友好性，在傳統下拉菜單基礎上，增加條狀導航式功能菜單,更貼近現場操作需要。
條狀導航式菜單位于屏幕右側，字體粗大，宜于野外現場查看操作，避免傳統電腦鍵盤的復雜性，便利引導用戶執行軟件操作。

內置式打印機
HL48配備微型熱敏打印機，可打印采集波形、初至波時刻、年/月檢測試報告。
波形選擇按比例打印，即打印25%-100%采樣長度，打印內容包括:日期、施工參數等。
一鍵采集操作
為便于用戶野外施工操作，充分從實用角度出發，集成了參數設置、數據采集、存盤打印等施工常用功能，實現一鍵式采集操作，極大地提高適用性。此外通過鍵盤的組合功能，也可快速地進行波形瀏覽、初至波判讀、噪音監視、檢波器通斷測試等操作。

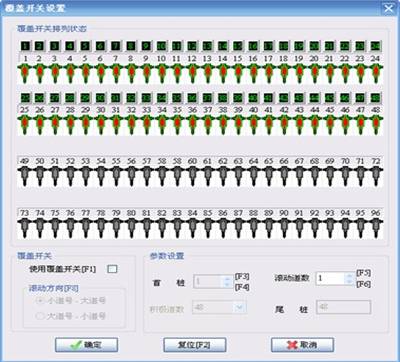

內置全電子覆蓋開關
為提高施工效率，內置覆蓋開關，通過滾動方向、滾動道數設置，系統在每次放炮前自動控制覆蓋開關、移動覆蓋道數，實現滾動采集。

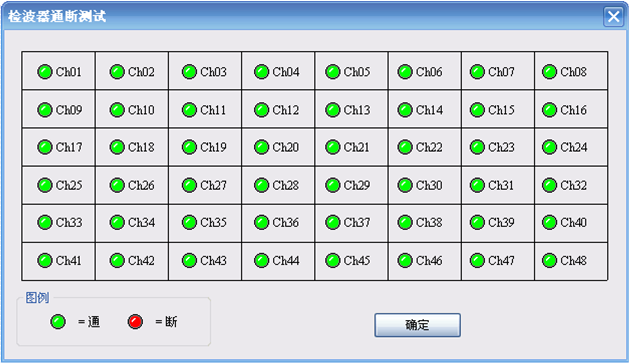

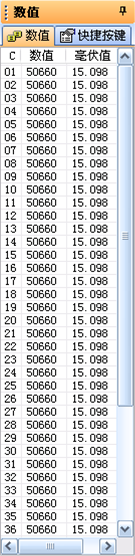

檢波器在線通斷測試
檢波器在線測試功能可以直觀檢測大線與檢波器連接狀況，減少差錯，提高施工效率。
|
