一、簡介

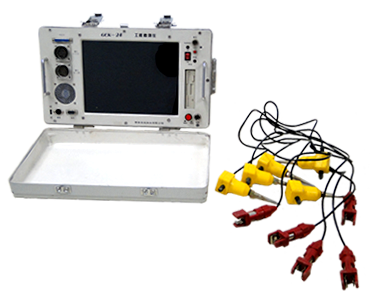

GCK24工程勘測儀適用于各種行業的淺層、中深層高分辨率地震勘探。它可廣泛用于石油、地質、煤炭等部門的低速帶勘探和VSP測井以及鐵路、公路、水利、建筑等部門的工程勘探、地基勘探、樁基測試、速度測井、瑞雷波勘探等。

二、主要技術指標及功能
通道個數:24道,可擴展到48道
浮點放大器(IFP)加高分辨率18位模數轉換器,動態范圍可達132dB
采樣率:62.5, 125, 250, 500, 1000, 2000, 4000us
前置放大器:12、24、36、42(48)dB
記錄長度:0.5K、1K、2K、4K、8K、16K樣點/道
延遲:觸發后到開始記錄數據之間的時間,最大可延遲5000ms,以1ms步進
模擬濾波:低切12、36、70、100、140、200、280、400Hz或全通,陡度:18dB/oct
高切62.5、125、200、250、500、1000、2000、4000Hz或全通,陡度:18dB/oct
陷波50Hz,-30dB(選件)
等效輸入噪音:<0.5uV,(前放為42dB時)
共模抑制比:≤-95dB
串音:≤-80dB
失真:≤0.05%
道一直性:±1%
頻率響應:1-4000Hz
最大輸入信號:±5V
內置工控機,PⅡ 100-200MHz,32MB內存 硬盤4.3-10GB
12"彩色液晶顯示器,分辨率800 x 600
輸入設備:鍵盤、鼠標、遙控器
數據存儲:數據可存于軟盤、硬盤或ZIP盤上
數據格式:SEG-2或SEG-Y,可在各種PC機和工作站上作數據處理
熱敏繪圖儀:分辨率每行832點,紙寬112mm
中文彩色圖形用戶界面
菜單驅動,方便地采集高品質數據
全波形噪音背景監控器
觸發:系統可由錘擊、爆炸機、檢波器信用等觸發
振動監視:采樣率10、20ms,邊采集、邊顯示、邊存盤,無長度限制
具有疊加及預檢功能,數據可疊加99次
采集后處理:低切、高切、陷波及AGC
具有日檢、月檢、年檢功能
尺寸:440 x 250 x 270mm
重量:13公斤
電源:直流12V,40-50瓦
環境:儲藏溫度-20℃-+60℃
工作溫度-5℃-+45℃
三、實際應用例子
1、某市場主跑道,全長3240米,本儀器在-20℃惡劣氣候條件下,用人工錘擊方式,疊加增強8-10次,獲得良好的地震剖面資料,具體施工參數為:38Hz單個檢波器、道間距2米、炮間距4米、偏移距20米、6次覆蓋,道號為1000左右的異常已被探槽證實,探槽長度6.5米、深2米,圖一為正常段深度剖面,圖2為異常段深度剖面,圖三為正常段變密度剖面,圖4為異常段變密度剖面,圖5為正常段瞬時振幅剖面,圖6為異常段瞬時振幅剖面。
2、某油田VSP測井剖面,井深3200米。用本儀器僅作了其中的某一段,所獲資料垂直剖面與大型地震儀所獲資料完全重合,見圖7。
四、GCK24儀有關配件技術指標
1、熱敏打印機RMD-1:
1)熱敏紙寬:112mm
2)熱敏頭分辨率:832 dots/line
3)最高打印速度:50mm/sec
4)電源電壓:DC 24V 打印頭電源
DC 5V 接口板電源
5)外形尺寸:280 x 160 x 130mm
6)重量:3Kg
2、熱敏打印機RMD-1:
1)啟動電壓:≥300V
2)最高限制電壓:≤400V
3)啟爆延遲:≤0.5ms
4)啟爆阻值:≤500Ω
5)電阻測量時最大電流:≤1.5mA
6)電源:DC 6V,1號電池四節
DC 1.5V,5號電池1節
7)工作溫度:-20℃-+50℃
8)外形尺寸:230 x 115 x 170mm
6)重量:2.5Kg
3、交直流轉換電源WKDY-10:
1)輸入電壓:AC,220V,50Hz
2)輸出電壓、電流、紋波:DC 12V、10-13A、≤30mV
3)外形尺寸:260 x 128 x 114mm
4)重量:2Kg
4、ZIP驅動器:100MB/張盤,自帶AC TO DC轉換電源。
5、處理軟件:
反射處理、折射處理、面波處理、測樁、VSP測井、CT層析技術等軟件,均可為用戶選配。
6、覆蓋大線、檢波器:根據用戶要求定做。
